DG7XO ´s Homepage: Stationsbeschreibung

Kleine Stationsbeschreibung

(Einige Bilder anklicken zum vergrößern)

Hier 4 Bilder von meinem Portabel-QTH:

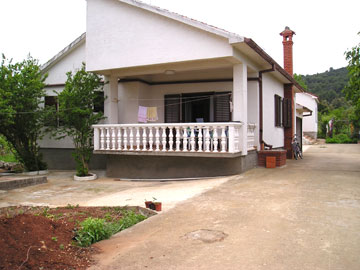

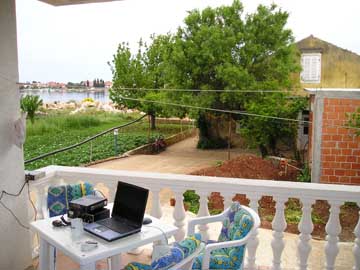

9A-Kroatien, IOTA EU-170, CI-134 Insel Ugljan

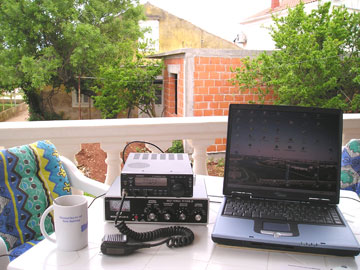

Ausstattung: TS-50S TRX, MFJ Tuner (nur als Umschalter :-) und Mono-Halbwellen-Dipol für 20m, 40m und 80m. QRV in SSB und PSK31, 40m 17 Uhr UTC bis zum 20.05.04 (wieder vom 16. - 23. Mai 2009 QRV)

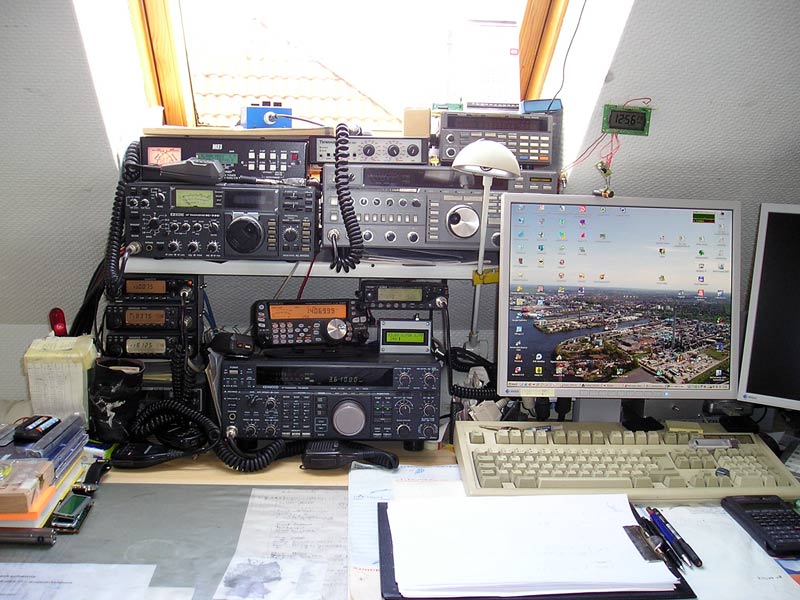

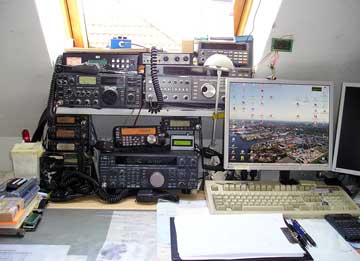

Hier die Gesamtansicht meiner Station
(auf besonderen Wunsch von DK7HR :-)

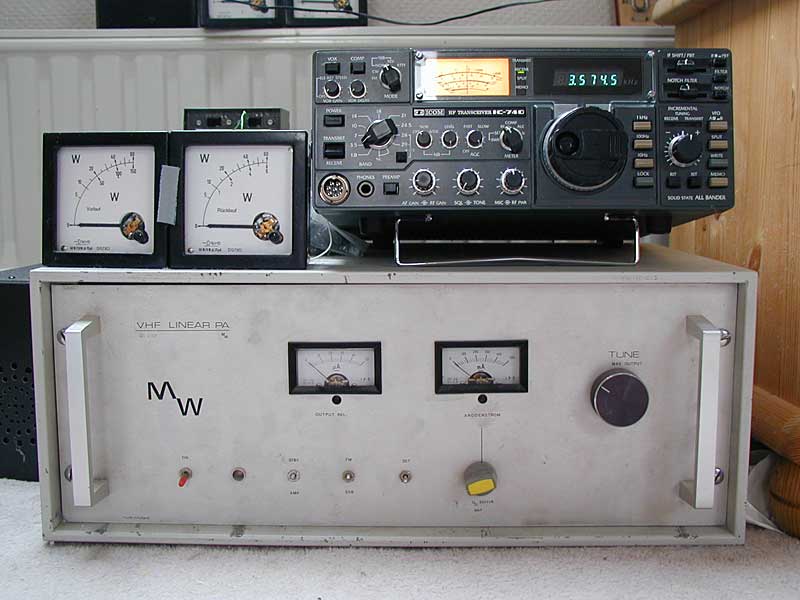

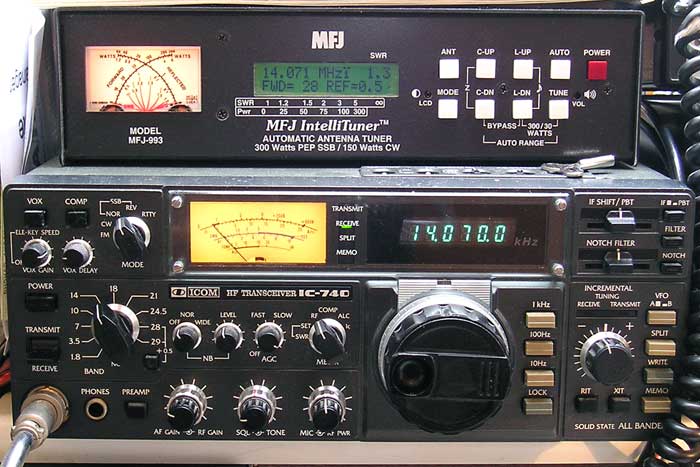

Da nun Kurzwelle für CEPT-2 erlaubt ist, habe ich mein Icom IC-740 aufgebaut.

Die optionale FM-Unit IC-EX242 dazu habe ich nachgebaut und läuft im 10m Band, zusätzlich wurde eine CQ-Rufer Funktion nachgerüstet.

Darüber ist ein MFJ-993 Automatik-Tuner im Einsatz, als Antenne ein ZS6BKW Dipol für 10,12,17,20,40,80m.

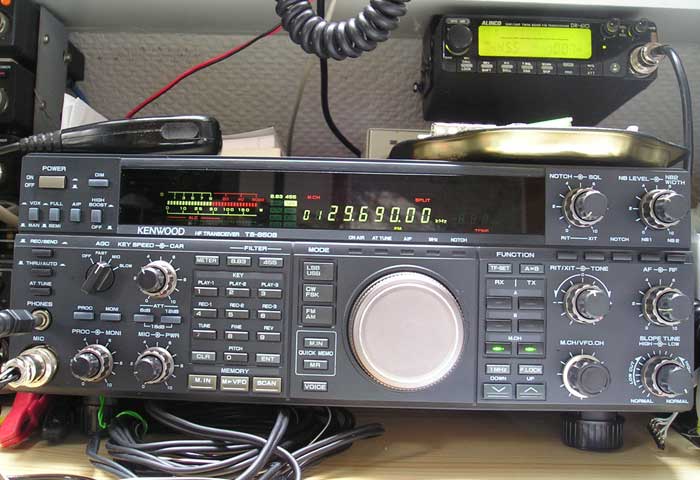

Neu hinzugekommen ein Kenwood TS-850S mit CW-Filtern 400 Hz für 8,83MHz/455kHz ZF und 1,8 kHz SSB Filter 8,83 MHz ZF.
Zusätzlich habe ich auch hier mein CQ-Rufer Marke-Eigenbau nachgerüstet.
Ein USB CAT Interface rundet sich Sache ab :-)

Zusehen sind folgende Geräte von
oben nach unten:

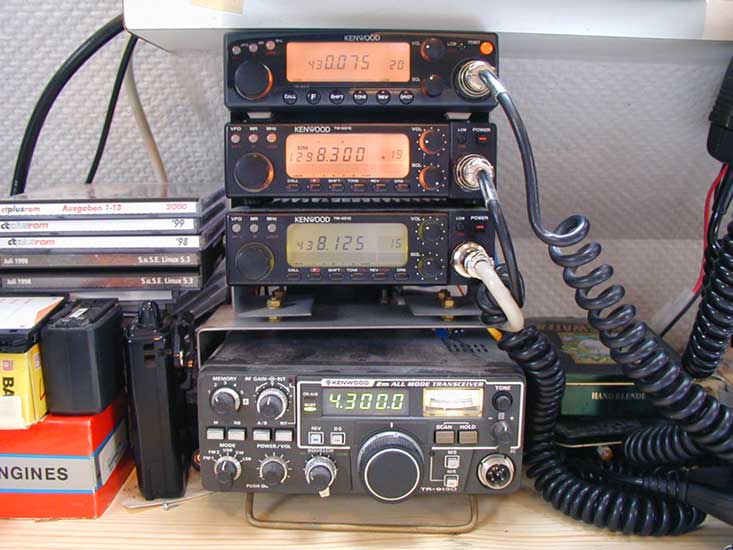

- Kenwood TM-441E, 70cm FM, 35 Watt,
- Kenwood TM-531E, 23cm FM, 10 Watt,
- Kenwood TM-431E, 70cm FM, 35 Watt,

download Handbuch vom TM-431e !! (auch 531,441)

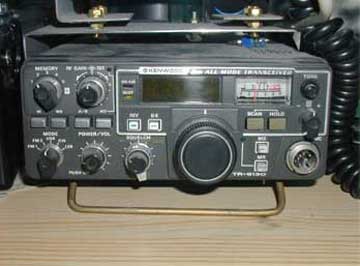

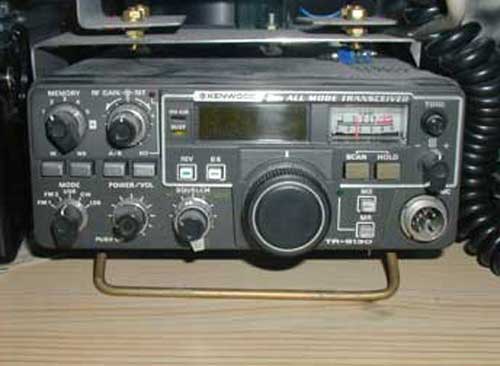

Unter den Mobilgeräten der Kennwod TR-9130, 2m Allmode, 25 Watt, der zZ für APRS mit einem TNC2C in Betrieb ist.

download Handbuch vom TR-9130 !!

download Schaltplan vom TR-9130 !!

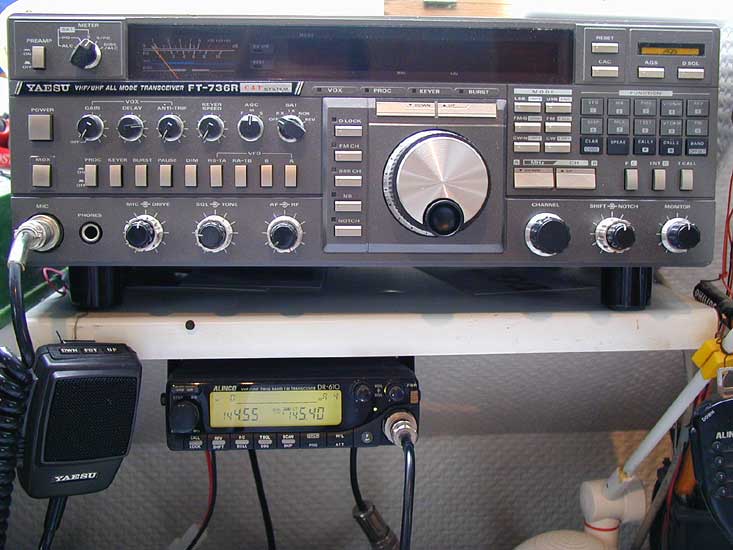

Für SSB habe ich einen FT-736 von Yaesu, mit 6m, 2m, 70cm und 23cm bestückt. Später könnte ich mir Satelliten-Betrieb vorstellen :-)

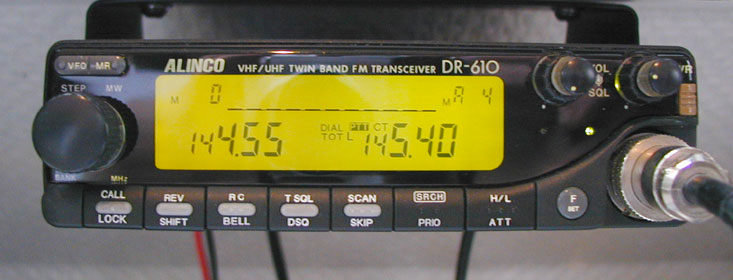

Ansonsten hier noch ein Alinco DR-610 für 2m- und 70cm-Fonie-Runden.

Ansonsten ist für PR ein Symek TNC3S mit einem Kenwood
TM-431E für Packet Radio und für SSTV ein Harifax 2.0 Konverter vorhanden.
Als Antennen sind (noch) diverse Rundstrahler und eine 11 ele Konni-Yagi für PR auf dem Dach. Für 2m SSB ist eine HB9CV auf einem Rotor.

Eine Röhrenendstufe mit einer YL 1060 erhöht das SSB Signal bis auf ca. 130 Watt (bei 1kV).
Es ist eine baugleiche Röhre von der QQE 06/40, macht aber durch die größeren Anodenbleche ca. die doppelte Leistung. (Wurde als Vorstufe in Schweißgeräten verwendet)
Oben links steht ein Leistungsmeßgerät (Vor/Rück) Marke Eigenbau mit einem komerziellen Richtkoppler.
Der KW-TRX ist inzwischen "umgezogen" !

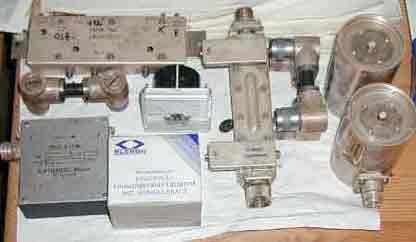

Hier die Teile, die mal ein 2m/10m Tranverter werden sollen.
Zusehen sind Oberwellenfilter, Zirkulator, N-Stecker und Messwerke.
Links oben ist ein komerzieller RX-Konverter von TeKaDe.
Mal sehen, wann ich weiter komme ...

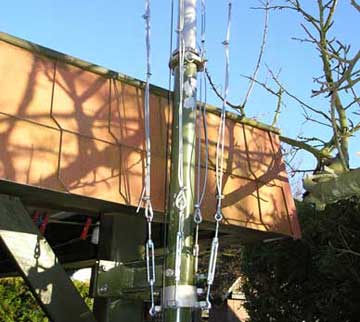

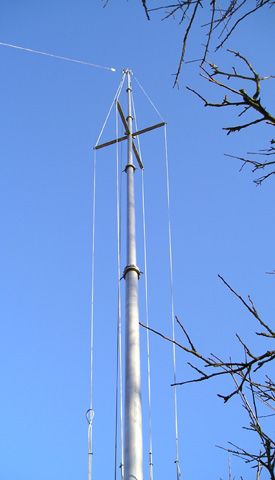

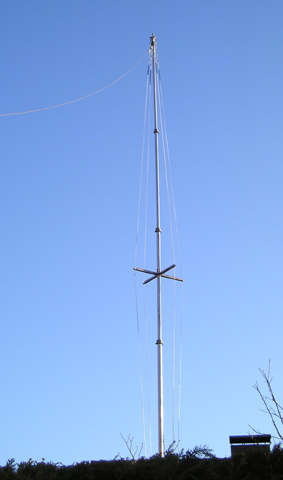

Hier der NVA-Schiebemast, der den KW-Dipol auf einer Seite als Aufhängepunkt dient, für die andere Seite musste ein Baum hinterm Haus herhalten.

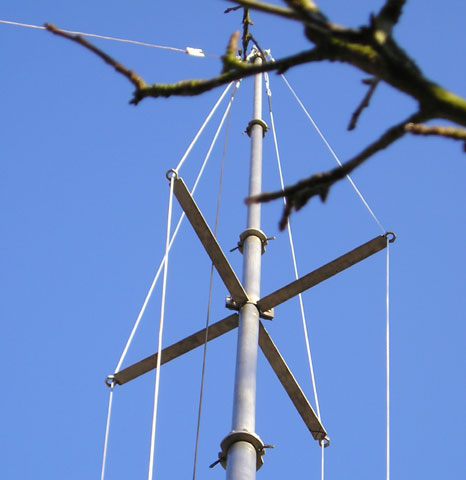

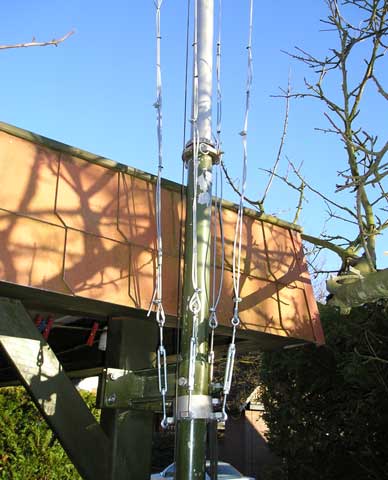

Mangels Platz zum Abspannen, habe ich eine 4-fach Saling gebaut. Die Seile und Seilspanner sind verzinkt, dass Kreuz in der Mitte aus V4A und die Aufhängepunkte der Seile ("nur") aus V2A.

Der untere V2A-Ring ist die Halterung für die Seilspanner, die einfach eingehängt werden.

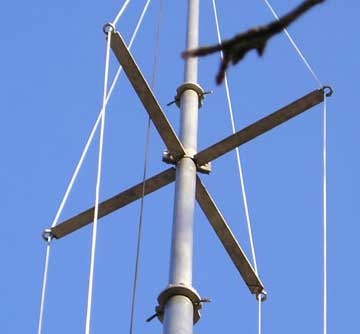

Das Saling-Kreuz etwas dichter, es besteht aus V4A T-Eisen (30mm) und 2 Halbschalen aus einem 44mm-innen Rohr. An den Seiten sind 2 Laschen zum Festklemmen angeschweißt, die Ösen sind einfache V-M16 Muttern.

Und hier ist ein Blick aus meinem Shack (Funkraum :-)) zusehen wenn die Sonne mal da ist....

oder auch mal nicht :-)

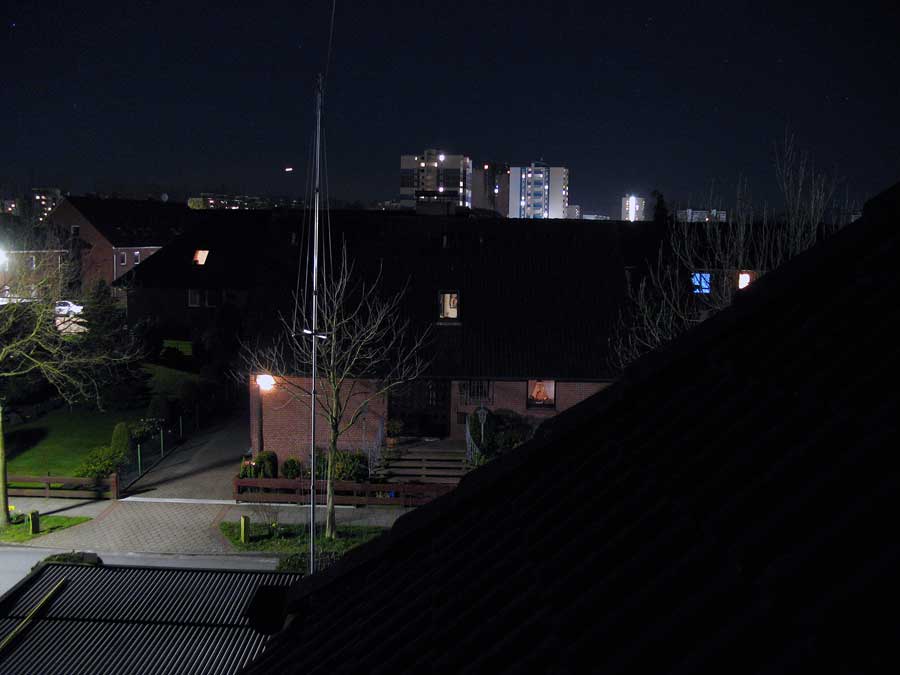

So sehen die Antennen die Umwelt :)

Eine 360 Grad Ansicht vom Dach meines QTH´s ist auch verfügbar. Achtung: es sind 300 KB !
